便携式直流接地查找仪技术规范书

1概　述

   直流系统接地是一种易发生且对电力系统危害较大的故障。直流系统正极接地，可能造成继电保护误动，因为跳闸线圈接直流电源负极，系统再有一点接地或绝缘不良，可能引起保护误动；直流系统负极接地，系统再有一点接地或绝缘不良，可将跳闸回路或合闸回路短路，造成保护拒动，此时系统发生故障，保护的拒动必然导致系统事故扩大，同时还可能烧坏继电器的触点或烧保险。

此仪表不仅重点解决了等疑难故障的准确检测，并且还能准确的，真正解决了运行及检修人员的***。

本仪表以系统安全为首要前提，按行业标准的要求，以可靠的低频信号方式进行检测，并在现场进行了大量的实际应用，对系统无任何影响。

2. 仪表的构成

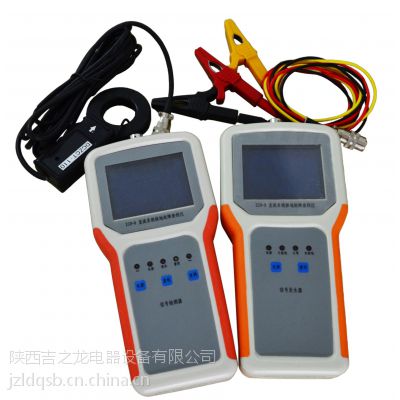

该仪表由信号发生器、故障检测器和信号采集器（钳表）三部分组成，信号发生器与直流系统正负母线和地相连，当直流系统出现接地故障后，它会自动产生一个低频小信号，故障检测器与钳表独立于信号发生器，故障检测器与钳表之间使用连接线相连，通过对待检测支路漏电流信号的采集、分析，从而判断出该支路的绝缘情况。

3、仪表的工作原理

定位仪表的工作原理是：当直流系统发生接地故障或绝缘降低(整个直流系统绝缘电阻小于报警整定值)，直流系统电压监测仪表发出警报时，将信号发生器接入直流系统的正、负母线和地之间。信号发生器自动判断直流系统电压等级，自动判断接地故障的极性、接地程度，自动分析绝缘监测平衡电桥回路接线方式和平衡电桥电阻大小，形成信号输出的智能反馈，向直流正负母线和地间，发射适宜系统检测，对系统无影响的低频信号，并实时显示系统电压、正对地电压、负对地电压和系统对地绝缘总阻抗。

故障检测器检测各回路对地绝缘的直流信号漏电流，并模拟显示接地回路绝缘状态，判断出接地故障回路（支路），并继续沿故障回路（支路）检测出接地故障，将故障点准确定位。

信号发生器、故障检测器均采用微计算机技术，具有集成程度高，判断速度快，检测灵敏度高、抗干扰能力强、故障定位准确等特点。在软件处理上利用了模糊控制理论和通信的噪声理论，并依据直流系统的特点优化了算法，即使系统有大分布电容的干扰、电磁脉冲干扰和其它噪声干扰的影响，也能准确地判断出接地故障点，为接地故障的查找提供了有力的保障。在硬件上引进国外***的检测传感器，直流信号检测灵敏度高达0. 1mA，可检测150K-500K接地的检测灵敏度，使多点接地、环路接地、绝缘普遍降低等难以解决的问题迎刃而解。

4、主要特点

1.高精度采样钳表

该仪表采用了高分辨率（0. 1mA）信号采样直流钳表，能够实现对多点接地，高阻接地点的定位；

2.接地点方向显示

该仪表具有接地点方向显示功能，包括：液晶屏显示、指示灯指示、语音提示三种方向显示方式，可以高效快速的处理复杂支路或环路中接地点的定位

3. 具有绝缘指数显示功能

绝缘指数是为分析待测支路绝缘程度而引入说法，以0—100的数字形式来反映被测支路的绝缘程度，数字越大表示绝缘越差，该指数结合高精度钳表非常有利于多点接地与高阻接地的检测。

4.具有波形显示功能

所谓波形显示，即在检测过程中检测器所搜索到的信号发生器的波形,其在查找接地过程中有非常重要的作用，合理利用检测器中的波形显示，可以大幅度的提升设备的检测范围与检测精度以判断的准确度。

5、多量程转换功能

仪表具有多量程转换功能，在测试过程可以转换不同量程，可以大幅度的提升设备的检测范围与检测精度以判断的准确度。

 6. 操作简单，使用方便、快速

使用时只需将钳表钳住待测支路，按一下工作按键，3—6S即可完成一条支路的检测。

7. 信号发生器与检测器不受距离限制

在复杂的直流系统中，信号发生器接入点可能与接地查找点有着很长的一段距离，不过检测器并不受此距离的限制，可以在同一个系统中的任何一点进行查找。

8.运行安全、可靠

信号发生器是需要接入直流系统之中的，这就对设备的安全性与根据直流系统现场的实际情况，信号发生器可智能式产生1.0—5.0mA的信号电流，且功率小于0.2W，适用于各类直流系统，对直流系统的安全运行、可靠运行提供了保障。

5、主要技术指标

1. 可检测接地电阻范围　

系统电压为220V时：　0 -500KΩ

系统电压为110V时：　0 -250KΩ

系统电压为48V时：　 0 -50KΩ

系统电压为24V时：　 0 -10KΩ

3. 检测信号功率 ≤ 0.2W(信号发生器输出功率)

4. 抗对地分布电容值：

对地电容单支路≤8uF，系统对地总电容≤100uF；

5. 适用直流系统电压：

220V±10%，110V±10%，48V±10%，24V±10%，或用户提出其它电压等级；

 6. 环境温度：-35℃～+55℃；

7.相对湿度：≤95%

8.总质量：   0.9kg

9.外形尺寸：200x100x32（mm）
